軟起動器一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的電機控制裝置，國外稱為Soft Starter。軟起動器采用三相反并聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路，使用軟起動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟起動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓，以降低晶閘管的熱損耗，延長軟起動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。軟起動器同時還提供軟停車功能，軟停車與軟起動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩沖擊。    軟起動器和變頻器是兩種完全不同用途的產品。變頻器是用于需要調速的地方，其輸出不但改變電壓而且同時改變頻率；軟起動器實際上是個調壓器，用于電機起動時，輸出只改變電壓并沒有改變頻率。變頻器具備所有軟起動器功能，但它的價格比軟起動器貴得多，結構也復雜得多。

（一）軟起動控制柜

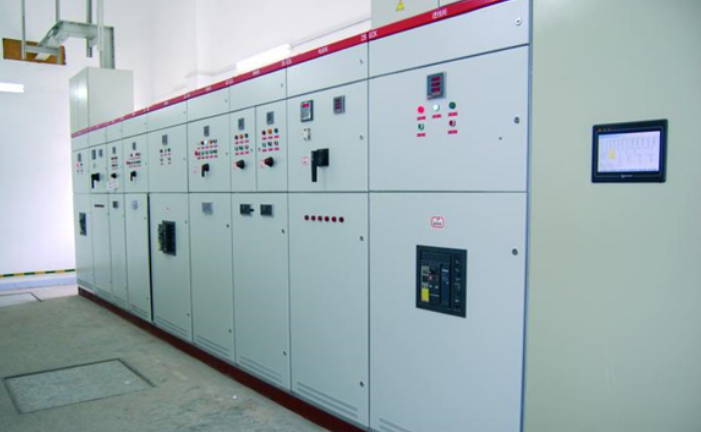

MCC（Motor Control Center）控制柜，即電動機控制中心。軟起動MCC控制柜由以下幾部分組成：a.輸入端的斷路器，b.軟起動器（包括電子控制電路與三相晶閘管），c.軟起動器的旁路接觸器，d.二次側控制電路（完成手動起動、遙控起動、軟起動及直接起動等功能的選擇與運行），有電壓、電流顯示和故障、運行、工作狀態等指示燈顯示。

（二）軟啟動器概念

1、電動機的軟起動起動方式

a.斜坡升壓軟起動。這種起動方式最簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一定函數關系增加。其缺點是，由于不限流，在電機起動過程中，有時要產生較大的沖擊電流使晶閘管損壞，對電網影響較大，實際很少應用。

b.斜坡恒流軟起動。這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值后保持恒定（t1至t2階段），直至起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。該起動方式是應用最多的起動方式，尤其適用于風機、泵類負載的起動。

c.階躍起動。開機，即以最短時間，使起動電流迅速達到設定值，即為階躍起動。通過調節起動電流設定值，可以達到快速起動效果。

d.脈沖沖擊起動。在起動開始階段，讓晶閘管在級短時間內，以較大電流導通一段時間后回落，再按原設定值線性上升，連入恒流起動。該起動方法，在一般負載中較少應用，適用于重載并需克服較大靜摩擦的起動場合。

2、軟起動與傳統減壓起動方式的優點

a.無沖擊電流。軟起動器在起動電機時，通過逐漸增大晶閘管導通角，使電機起動電流從零線性上升至設定值。

b.恒流起動。軟起動器可以引入電流閉環控制，使電機在起動過程中保持恒流，確保電機平穩起動。

c.根據負載情況及電網繼電保護特性選擇，可自由地?zé)o級調整至最佳的起動電流。

3、軟起動器具有的保護功能

a.過載保護功能：軟起動器引進了電流控制環，因而隨時跟蹤檢測電機電流的變化狀況。通過增加過載電流的設定和反時限控制模式，實現了過載保護功能，使電機過載時，關斷晶閘管并發出報警信號。b.缺相保護功能：工作時，軟起動器隨時檢測三相線電流的變化，一旦發生斷流，即可作出缺相保護反應。c.過熱保護功能：通過軟起動器內部熱繼電器檢測晶閘管散熱器的溫度，一旦散熱器溫度超過允許值后自動關斷晶閘管，并發出報警信號。d.其它功能：通過電子電路的組合，還可在系統中實現其它種種聯鎖保護。

4.軟起動器適用的場合

      原則上，籠型異步電動機凡不需要調速的各種應用場合都可適用，軟起動器特別適用于各種泵類負載或風機類負載，需要軟起動與軟停車的場合。
